渦輪流量計分段線性化處理結果評估
發布時間：2023-06-15 07:38:15
從理論上講,分段線性化可適用于所有非線性傳感器線性化處理,這種結果風險的關鍵在于:①渦輪流量計傳感器全量程標定,尋找ƒ-Qv實測曲線真實拐點帶來的風險。②渦輪流量傳感器下限流量復現性帶來的風險。只要把握住這兩點,基本可控制渦輪流量計分段線性化處理結果的正確性。

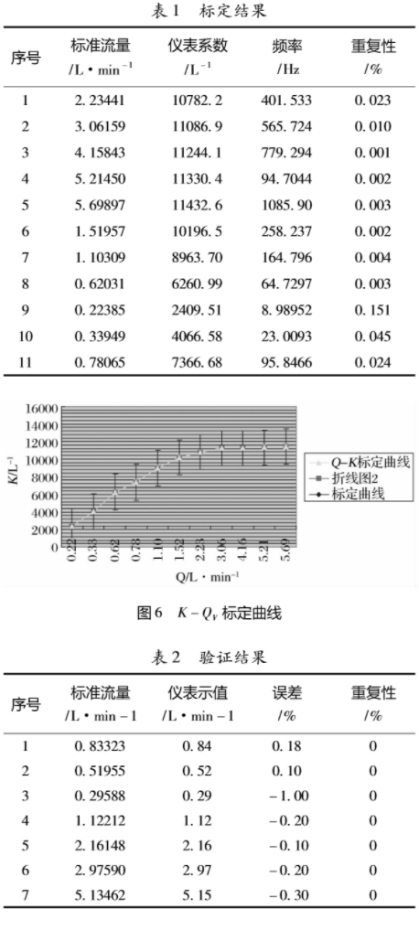

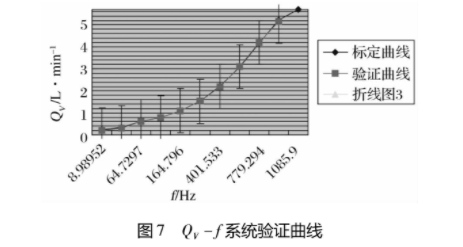

下面是一組實驗數據:2010年6月24日用現場流量校準裝置(YIJZ-01)對渦輪流量傳感器LWGY-4(編號090402)進行校準。用15號紅油，在32℃條件下,先標定，后校驗測量結果?，F(xiàn)場標定與驗證數據處理結果分別見表1、表2。標定與驗證曲線見圖6、圖7。表1數據表明:該渦輪流量計重復性最大值為0.151%;表2結果表明:該渦輪流量計重復性為0,最大示值誤差為-1.0%。
以上標定數據和驗證數據及圖6、圖7說明:
①按JJC1037-2008要求,滿足1%誤差要求，此渦輪流量計只能用4.15843~5.69897(L/min)流量線性段(線性度:0.83%,基本誤差:0.84%)。
②按分段線性化處理,在滿足1%誤差要求，可將渦輪流量計量程擴展到0.29588~5.13462L/min量程。
