熱式流量計
熱式氣體質量流量計
發布時間：2021-05-22 16:38:15

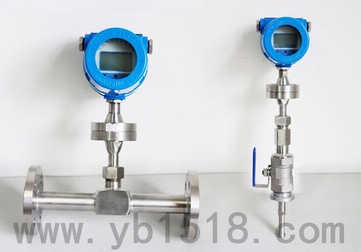

　　HDRSL系列熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表，該儀表采用恒溫差法對氣體質量流量進行準確測量。熱式氣體質量流量計具有體積小，數字化程度高，安裝方便，測量準確等優點。
一、產品的技術優勢：
1、專有流量數據模型算法；模糊理論控制溫度、濕度算法；
2、高性能智能微處理器及模數、數模轉換芯片；
3、寬量程比100：1；大口徑，低流速，壓損可忽略；
4、直接測量質量流量，無須溫壓補償；
5、低流速測量非常靈敏；
6、設計、選型方便，安裝、使用簡便；
7、適合各類單一或混合氣體流量測量。
二、產品特點：
1、采用穩定性極高的專業技術鉑RTD傳感器
2、采用享有專有技術”平衡結構封裝”,介質溫度自補償
3、專有算法,可實現高線性、高重復性、高精度
4、量程比寬100:1,可據用戶要求可拓展
5、可實現大管徑小流量測量，最小流量可測低至零,分辨率0.001m/s
6、無可動部件、振動影響可忽略
7、直管段要求不高1-2D
8、與介質的溫度、壓力無關
9、專有高溫算法，介質溫度可達+510℃，
10、采用高濕算法，實現高精度測量
11、對流量信號鍵入12點動態修正，內置10點修正
12、在線動態校正電流/電壓輸出
13、對粉塵等小顆粒不敏感
14、在線不斷流裝卸，維護方便
三、應用場合：
1、公用工程---電﹑氣﹑水處理的監控
　　管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣
2、石油與天然氣工業
　　能量交換；填井氣回收；燃氣計量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控
3、電力行業
　　燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃氣爐中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量
4、化學行業
　　煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量
5、冶金行業
　　鋼鐵廠加氣測量;煉鐵廠高爐煤氣的測量;焦化廠焦爐煤氣的測量;軋鋼廠加熱爐燃氣(高爐煤氣、焦化煤氣、天然氣等(的測量控制;熱處理淬火爐等的氫、氧、氮等氣體的控制
6、紙漿與造紙行業
　　廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃氣和空氣送風測量
7、食品及醫藥行業
　　加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制
8、環保
　　沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量
9、其他行業
　　工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制.
四、性能指標：
1、測量范圍：0.5—100Nm/s （20℃，101.33KPa）
2、準確度:±1%的讀數 ±0.5%滿量程
3、量程比：通常100：1（取決于標定流量的范圍）
4、管徑范圍: 15mm～6000mm
5、應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
6、環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH
7、介質溫度范圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
8、傳感器直徑：φ3、φ2.5
9、插入式傳感器探桿直徑：φ19（標準）、φ16、φ12
10、傳感器材質：316不銹鋼、哈氏合金、鈦
11、探桿材質(保護套)：316不銹鋼（標準）、哈氏合金
12、雙向測量介質流量
13、模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, 最大負載:1000Ω
14、累積脈沖量輸出
15、鍵入12段非線性修正，內置10段非線性修正
16、通訊：串口輸出RS232/RS485
17、供電電源：24VDC/600mA；220VAC/2W；110VAC/3W
18、報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定??
19、大屏幕LCD顯示：七位瞬時流量，八位累積流量
20、過程壓力:1.6Mpa（最大20MPa）
21、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用于DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用于DN15以上的管道安裝。
22、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防護等級：IP65
五、傳感器參數：

管段傳感器數據表 （螺紋連接）
內徑
（mm）DN
重量
（Kg）
安裝長度
（mm）L
連接螺紋
額定壓力
（MPa）
帶連接件
不帶連接件
20
4.5
280
R3/4″
G1″
1.6MPa
25
4.7
280
R1″
G11/4″
40
5.0
280
R11/2″
G2″
注：DN<20mm時，傳感器尺寸請咨詢我公司
管段傳感器尺寸表(法蘭連接)
內徑
（mm）DN
重量
（Kg）
安裝長度
（mm）L
法蘭尺寸
額定壓力
（MPa）
D
D0
N×A
20
6.2
280
105
75
4×14
1.0
25
6.6
280
115
85
4×14
32
7.2
280
140
100
4×18
40
8.2
280
150
110
4×18
50
9.6
280
165
125
4×18
65
10.8
280
185
145
4×18
80
13.1
280
200
160
8×18
100
16.5
280
220
180
8×18
125
19.6
290
250
210
8×18
150
29.8
310
285
240
8×22
200
40
340
340
295
8×22
250
56
370
395
350
12×22
300
66
410
455
400
12×22
350
70
440
505
460
16×22
400
75
480
565
515
16×26
450
90
510
615
565
20×26
500
105
550
670
620
20×26
600
162
620
780
725
20×30
700
180
690
860
810
24×26
0.6
800
240
750
975
920
24×30
1000
390
890
1175
1120
28×30
1200
650
1030
1405
1340
32×33
1400
850
1160
1630
1560
36×36
1600
1150
1290
1830
1760
40×36
1800
1500
1430
2045
1970
44×39
2000
1890
1560
2265
2180
48×42
注： 表中只給出了1.0Mpa的額定壓力，高于1.0Mpa時請咨詢我公司
六、產品選型：
HDRSL
熱式氣體質量流量計
公程通徑
-XX
100表示DN100

安裝形式
G
管道式
C
插入式
1
螺紋連接
2
法蘭連接

公稱壓力
A
0~0.6MPA
B
0~1.0MPA
C
0~1.6MPA
D
0~2.5MPA
E
0~4.0MPA
F
0~6.4MPA
G
0~10MPA
H
0~16MPA

工藝條件
0
普通
1
防腐
2
防爆
3
高溫

輸出信號
A
無輸出
B
4~20MA
C
RS485 MODBUS
供電電源
1
220V AC
2
24V DC
