渦輪流量計測量原理
發布時間：2023-06-05 09:20:49
1.流量計的響應方程
渦輪流量計通過渦輪轉數反映被測流量的大小，渦輪轉N與流量Q之間的關系可以表示為:
N=K(Q--q)(1)
式中K一儀表常
q一啟動流量,通過標定獲得
2.渦輪流量計固有儀表常數的理論計算

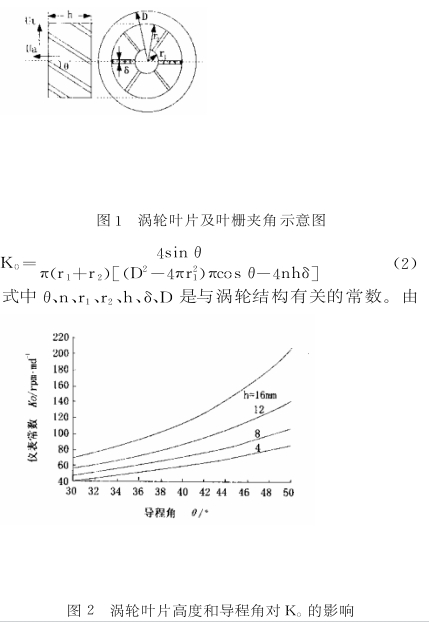

渦輪流量計固有儀表常數K0主要與渦輪傳感器結構參數有關。(圖1),K0可按下式計算中:

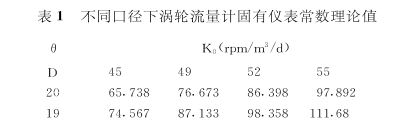

式(2)可見,對確定的渦輪流量計傳感器，易知口徑D大,K0值小;葉片數n大,K0值大等。如果要獲得較大的儀表常數,就要對渦輪傳感器的結構參數進行優化設計,從圖(2)可以看出,葉片高度h增加,K。增大;導程角增大,K0增大。對于φ19的過環空大排量渦輪流量計而言,由.上式計算得K0=74.567rpm/m3/d,而水中標定的Kw=78.89rpm/m3/d,表1給出不同口徑和不同導程角下渦輪流量計固有儀表常數的計算值。
