安裝渦街流量計時的注意事項
發布時間：2023-03-16 08:00:24
一.合理選擇安裝方式
可以將渦街流量計安裝在水平或者垂直管道上,因為這種流量計屬于速度式流量計,實踐中為了能確保測量結果的.高精準性,--定要實現在滿管狀態下檢測，所以如果選定在水平管道上安裝時,通常將流量計安裝在管道的最低位,選擇安裝在垂直管道時,要確保流體的流向是從下到上。
二.掌握流量計直管段的要求，

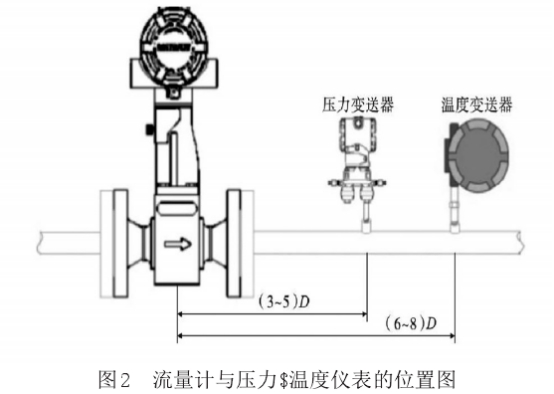

具體安裝實踐中對流量計前后直管段提出十分嚴格的要求,流量計上游要確保有10D~35D的直管段(D是管道直徑)，下游直管段要≥5D,結合上游區域內是否存有無直角彎、擴大管、縮徑管等情況設定上游直管段的具體長度。在這里筆者重點提及的一點內容是,當直管段的安裝符合設計要求時,盡量將流量安裝在前后直管段偏大的管道.上,借此方式確保流量計上”下游節流件所形成的紊流不會降低測量結果的精準度。結合實際流體測量的現實需求,需要在渦街流量計檢測壓力與溫度值,建議將測壓點、測溫點分別設定在傳感器下游的3D^5D、6D8D位置(圖2)。
三.安裝位置
(1)安裝流量計的管道時,應盡量減少高溫熱源與輻射源形成的不良影響，安裝場所內一定要采用標準的隔熱通風方法,盡量躲避強腐蝕環境。為了能有效解除電磁干擾，要確保現場布線要與高壓線$電源線和電力設備等之間有較長的距離。
(2)管道自身如果出現十分明顯的震動,則會干擾渦街流量計的測量過程,測量結果的精準性也會下降。故而,盡量不.要將流量計安裝在震動較強的管道上,尤其是橫向震動;也盡量不要將其安裝在架空面過長的管道上,以上這種情況很可能造成流量計下垂,增加法蘭的密封泄漏風險。如果一定要將流量計安裝在以上兩種場合內,則一定要在傳感器的上下游2D位置分別加設管道緊固裝置和防震墊。
(3)工頻干擾信號也是影響渦街流量計測量效果的--種.常見客觀因素,工頻信號通過疊加的方式會被整合進被測信號內,因而盡量不要將流量計安裝在有大功率電動機等的環.境中，如果非要安裝這種環境中時,則一定要督導工人做好儀表接地工作,規范應用屏蔽電纜,利用直流信號的方式輸出信號，借此方式解除工頻形成的干擾。
(4)如果將渦街流量計安裝在室外環境中,則一.定要做到防水處理,電氣接口位置應把電纜線彎制成U形,以防有水順沿電纜線進到儀表殼中。如果發現流量計安裝點位的上游較位置安裝了不斷發出開關動作的閥門裝置時,則其很可能會短縮.流量計的使用年限,容易對其造成永久性損害。
