金屬管浮子流量計的實驗研究
發布時間：2023-03-15 09:45:03

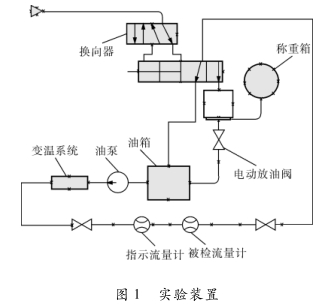

本實驗介質為4050航空潤滑油,實驗粘度范圍為10~50mm2/s。采用稱重法標定金屬管浮子流量計,控制系統采用變頻穩壓方式,裝置精度為5%0。系統根據設定的工作壓力和流量值,由變頻器控制油泵的輸出功率。該裝置采用改變介質溫度的方式改變介質粘度值,其中有一套完整的加熱和冷卻系統,實驗管道內設置有溫度傳感器,隨時采集實驗介質溫度,通過溫度與介質粘度的對應關系,給出實驗介質的粘度值。實驗裝置如圖1所示。
用稱重法在可變粘度流量標準裝置上檢定該流量傳感器,檢定過程為:調節變頻器,使標定軟.件測量到的電壓值分別對應流量傳感器9.0mi、0.2qxomas、0.4qxomas、0.6qxomas、0.8qqxomas和qxomas6個刻度值上,記錄標準表流量和介質溫度。利用刻度換算公式將表盤上水刻度值換算到實際流體的流量值。

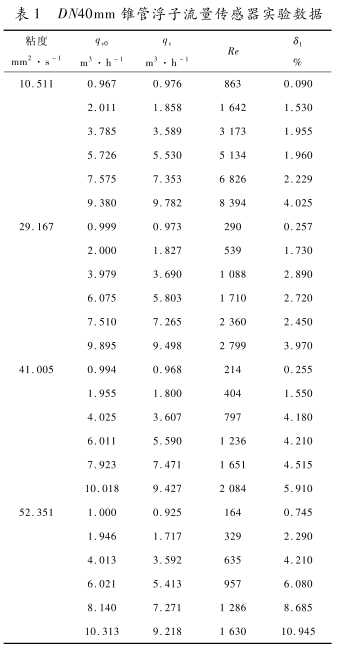

對量程范圍1~10m³/h、精度等級1.5級的DN40mm浮子流量傳感器進行實驗研究。qxo是刻度流量,qvomax為流量傳感器量程上限,qv是實際流量,δ1是滿度誤差,δ1=|(qy0-qy)1/qxomax100%,實驗數據見表1。
從表1可以看出:
a. 同一粘度流體,滿度誤差隨著流量的增大而增大。根據邊界層理論,同一種粘度的流體,當.流量增大時,浮子壁面上邊界層的厚度會變薄,而邊界層內流速的速度梯度會變大,從而導致浮子.所受的粘性切應力變大,所以流量越大,滿度誤差.越大。
b.不同粘度的同一種流體,在同一流量下，滿度誤差隨著粘度的增大而增大。根據邊界層理.論,不同粘度的流體流過金屬管浮子流量計傳感器時,粘度越大,邊界層厚度越大,流體的有效流通面積就越小，另外，粘度的增大導致浮子受到的粘性切應力變大。因此,必須減小浮子流量傳感器的入口流.量才能使浮子處在某一高度時,維持受力平衡。
