孔板流量計計算程序開發(fā)
發(fā)布時間：2023-02-01 09:25:27
利用VC++語言將上述標準中的計算公式進行編程,開發(fā)出一套孔板流量計關鍵參數計算工具。通過計算工具得出孔.板流量計中孔徑和直徑比等數值的計算結果,并與實際項目中的計算值進行對比，以驗證計算工具的準確性。
2.1計算流程
打開軟件,輸入孔板流量計相關已知條件,黃色框內為必填數據(管道膨脹系數、孔板膨脹系數、管道內徑、正常流量工況流量、最大流量工況流量、密度、操作黏度、最大差壓等重要工藝參數)。程序計算出操作工況下管道內徑,根據最大差壓值計算出正常流量工況下的對應的差壓值。根據迭代計算法.原把基本流量方程中所有-致的值重新組合在一個項內,而將未知的值組合在一項內,計算出A2。根據流量計算式確定直徑比公式,進行迭代計算。直至直徑比之差小于0.0001,根據直徑比計算孔徑以及其他參數,否則繼續(xù)進行迭代計算。
2.2程序界面

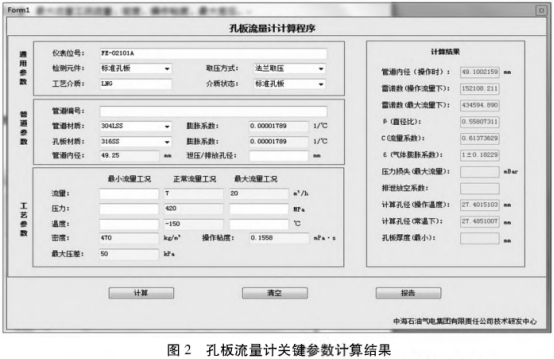

根據某項目孔板板流量計數據表,輸人孔板流量計相關已知條件,黃色框內為必填數據:管道膨脹系數、孔板膨脹系數、管道內徑、正常流量工況流量、最大流量工況流量、密度、操作黏度、最大差壓。程序界面如圖2。
2.3計算結果輸出及結果對比分析

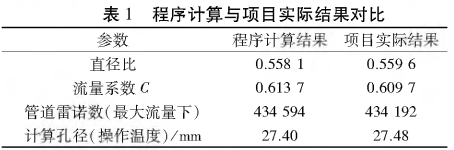

點擊孔板流量計計算,得到直徑比、流量系數、膨脹系數、計算孔徑等數值的計算結果。輸出結果報告,將計算工具的計算結果與手動計算值進行對比,結果如表1所示。
計算工具輸出結果與手動計算值基本接近,說明計算工具.準確性較高。此程序可以得到應用。
