孔板流量計的直管段內壁粗糙度修正
發布時間：2023-01-05 08:51:09
標準中規定，因測量管內壁粗糙度變化導致的流出系數C將發生變化，孔板流量計測量不確定度超過估算值。為了避免這種超差，推薦更新孔板和新測量管，若要繼續使用可求出粗糙度算術平均偏差Ra,對流出系數修正后再使用。

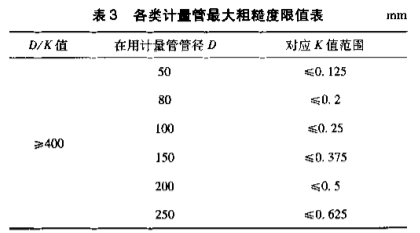

由于標準只對D/K≥400的情況提出了規定，因此現場在用的部分計量管是無法按實際粗糙度進行修正的。就目前采用的積算軟件而言,K值最大也只能修正到D/K=400的情況，表3列出了氣田內目前常用的幾種測量管可以進行修正的粗糙度值。
由表3可知:不同管徑的計量管，現行標準能修正的K值的最大限值，即超過該范圍就不能修正了，也就是超限K值參與積算出的流量已經偏離正常值。
例:現有在用計量管150mm，β值為0.7，K為0.44mrm。
則:D/K=340，查表3得，最大K值為0.375mm。D/K=400，β2=0.5時，在標準中查表γo為1.014,即相對修正量為1.4%。
D/K=340<400，因此實際相對修正量應該大于1.4%
同時，目前川西氣田所有的計量直管段粗糙度修正系數均取0.15mm，經推算現場相對修正量?jī)H為(0.6~0.9)%，即比理論修正量偏低(0.5~0.8)%。
由此可得，川西氣田現用的粗糙度修正系數0.15mm不合理，應依據計量管的實際粗糙度情況，并結合標準進行取值。對沒有超過限值的按實際K值修正，對超過限值的，按最大限值進行修正。下面(見表4)將給出不同管徑的各類計量管應采用的修正值。
豐谷站備用管線與江沙7井計量管段，均為D/K<400,標準并未給出D/K<400時的Yn值查詢，因此無法進行粗糙度修正，故該兩類計量管已不具備粗糙度修正的意義。
135井管道1計量直管段由于D/K>400,沒有超出標準范圍，因此可以通過孔板流量計軟件進行粗糙度修正，修正值即為實測K值0.23mm。
