旋進漩渦流量工作原理及特點?
發布時間：2022-12-05 09:14:36
1.工作原理

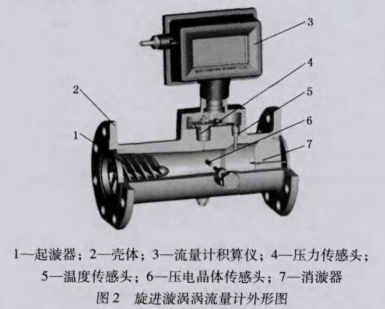

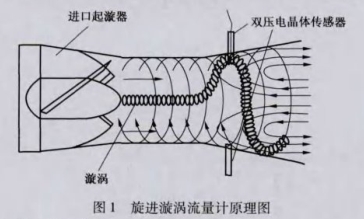

旋進漩渦流量計主要由起旋器、文丘里管、消旋器和檢測元件組成。其結構原理如圖1所示，外形如圖2所示，當流體流進旋進漩渦流量計后，在起旋器的作用下，被強制圍繞中心線旋轉，產生漩渦流，漩渦流在文丘利管中旋進，到達收縮段突然節流后，使漩渦流加速，當通過擴散段時，漩渦中心沿一錐形旋線進動。此時，由兩個壓電傳感器檢測到的進動頻率信號經前置電路放大，濾波,整形后轉換為兩路與流速正比的脈沖信號，經積算儀中處理電路進行相應的比較和判斷，并剔除外來干擾信號后，正常的流量信號與溫度，壓力傳感器檢測到的信號-起送人智能流量積算儀進行運算處理，并把流體的體積流量和總量直接顯示于LCD屏上。
2.主要特點
旋進漩渦流量計為速度型流量傳感器，對環境條件要求少、結構簡單、安裝方便，出廠前各種參數經嚴格校正標定，無需用戶現場設置，確保其在現場使用中的穩定性，可完全替代孔板流量計。其主要特點如下:
旋進漩渦流量計能自動、準確地檢測介質的溫度、壓力、流量與濃度，并對流量進行自動補償和壓縮因子自動修正，可直接檢測氣體的標準體積流量，精度可達士1%;采用高性能微處理器，軟件功能強大，性能優越;采用微功耗高新技術，憑內、外電源均可工作;無機械可動部件，耐腐蝕性強，可靠性高，穩定性好，維修量少;量程比寬，可達1:15以上，國外一些產品的量程比可達1:25;
