型譜
|
說明
|
|||||||
|
HD-500
|
|

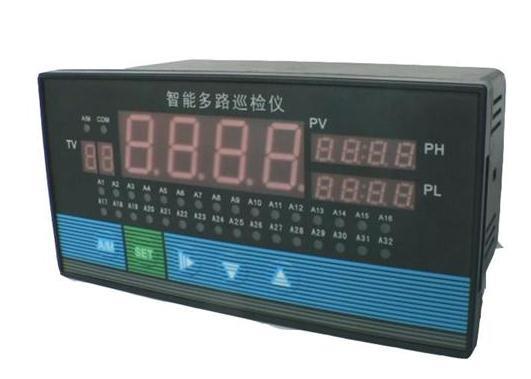

智能巡檢儀
|
||||||
|
外型尺寸
|
A
|
|
橫式160×80×125mm
|
|||||
|
T
|
|
臺式320×120×250mm
|
||||||
|
通道數
|
□□
|
|
0-64路，A規格儀表最多24路
|
|||||
|
報警輸出
|
H
|
|
各通道統一上限報警
|
|||||
|
L
|
|
各通道統一下限報警
|
||||||
|
D
|
|
各通道獨立報警（最多8路）
|
||||||
|
變送輸出
|
X1
|
|
4～20mA輸出
|
|||||
|
X2
|
|
0～10mA輸出
|
||||||
|
X3
|
|
1～5V輸出
|
||||||
|
X4
|
|
0～5V輸出
|
||||||
|
通訊輸出
|
P
|
|
微型打印機
|
|||||
|
R
|
|
串行通訊RS232
|
||||||
|
S
|
|
串行通訊RS485
|
||||||
|
供電電源
|
|
220VAC供電
|
||||||
|
W
|
|
DC24V供電
|
||||||
|
輸入信號
|
Sn
|
見"輸入信號類型表"
|
||||||
|
Sn
|
輸入規格
|
Sn
|
輸入規格
|
Sn
|
輸入規格
|
|
00
|
K（-50~1300℃）
|
11
|
EA1(-30~800℃)
|
28
|
0~20mV電壓輸入
|
|
01
|
S（-50~1700℃）
|
12
|
EU2(-150~1200℃)
|
29
|
0~100mV電壓輸入
|
|
02
|
R（0~2300℃）
|
13~16
|
備用
|
30
|
0~60mV電壓輸入
|
|
03
|
T（-200~350℃）
|
17
|
BA1(-160~660℃)
|
31
|
0~1V 輸入
|
|
04
|
E（0~1000℃）
|
18
|
BA2(-200~720℃)
|
32
|
0.2~1V輸入
|
|
05
|
J（0~1000℃）
|
19
|
Cu53(-80~150℃)
|
33
|
1~5V/4~20mA輸入
|
|
06
|
B（0~1800℃）
|
20
|
Cu50(-50~150℃)
|
34
|
0~5V/0~20mA 輸入
|
|
07
|
N（0~1300℃）
|
21
|
Pt100(-200~600℃)
|
35
|
~20~20mV電壓輸入
|
|
08
|
Wre5-26（0~2300℃）
|
22~25
|
備用
|
36
|
-100~100mV 電壓輸入
|
|
09
|
Wre3-25（0~2300℃）
|
26
|
0~80Ω電阻輸入
|
37
|
-5~5V 電壓輸入
|
|
10
|
備用
|
27
|
0~400Ω電阻輸入
|
|
|
