楔形流量計
楔形流量計
發布時間:2021-05-22 16:28:12
概述:
  HD-LGX楔形流量計是江蘇恒大儀表一種新型節流差壓式流量測量儀表,它可以在高粘度、低雷諾數(雷諾數>500即可使用)的流體情況下進行高精度的流量測量;在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。
  楔形流量計具有流量系數、非線性誤差、溫度變化、密度變化等參數的修正功能;測量精度可達0.5%;可具有現場顯示和標準電流信號(4~20mA DC)輸出,可方便地用于自動控制系統或與計算機聯網,進行流量或其他參數的自動調節和控制。
  楔形流量計主要用于高粘度(重油、渣油、柴油、機油等)、工業煤氣(焦?fàn)t煤氣、高爐煤氣、發生爐煤氣、城市煤氣)、氫氣、氮氣、空氣、水蒸汽、污水液體等介質的流量測量。
  這種流量計結構簡單、無可動部件,不易被流體磨損,工作性能穩定、可靠,使用壽命長;它的測量元件及取壓裝置結構特殊,流體通過時不形成滯留或堵塞,壓力損失較小,是在雷諾數較低的情況下進行高精度流量測量的理想選擇。

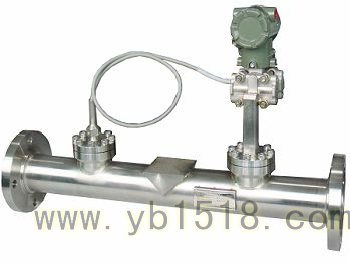

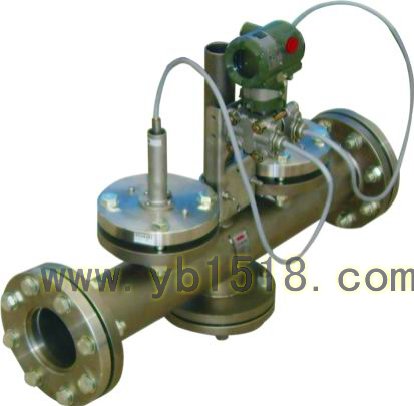

配帶雙法蘭差壓變送器
產品介紹:HD-LGX楔形流量計是江蘇恒大儀表八十年代開始開始逐步走向?qū)嵱玫囊环N新型流量計,其檢測件是一個V字形楔塊(又稱楔形節流件),它的圓滑頂角朝下,這樣有利于含懸浮顆粒的液體或粘稠液體順利通過,不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。
主要特點:
1 重復性好、精確度高,經標定的楔形流量計,精度達0.5級。
2 具有自清潔能力,無滯流區。
3 耐磨損、壽命長、可靠性高。
4 永久壓損比孔板小。
5 一體型結構,現場安裝無需按裝導壓管路,直接與管道進行螺紋或法蘭連接。施工省時省力,維護方便。
主要特點:
●  特別適合于高粘度、低雷諾數、帶懸浮顆?;驓馀莸慕橘|(zhì)測量;
●  測量精度不受流體介質介電常數等特性的影響和限制;
●  楔形件結構設計特殊,有導流作用,防堵塞;
●  具有流體粘度變化、溫度變化、密度變化等補償功能;
●  抗振動、抗沖擊、抗臟污、抗腐蝕、防爆;
●  具有雙向流量測量功能;
●  測量精度高;
●  結構簡單、牢固、高可靠性,安裝方便,運行維護費用低;
●  無運動部件,無磨損,長期使用時不需要重新標定。
主要技術參數:
●  測量精度:±0.5%~±1.0%
●  長期運行精度:0.2%F.S/Y。
●  最低流速:0.01m/s。
●  使用壽命:可長達十年以上。
●  量 程 比:≥10:1
●  雷諾數系數使用范圍:下限300,上限達1×106以上。
●  測量液體粘度上限:500MPa·S。
●  工作壓力范圍:-0.1~60MPa。
●  工作溫度范圍:-50~560℃。

楔形流量計安裝注意事項:
1、一般楔形流量傳感器附有前后測量管,可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時,流體應自上而下流動。測量液體時應注意使差壓變送器能翻遍地排除氣泡,以免引起儀表零點漂移;
2、傳感器上下游側應配置直管段,管道內壁應光滑、清潔、無附著物,只管段長度如表
3、水平安裝時,楔式差壓元件應與管道中心線成90度。對于垂直安裝,由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。

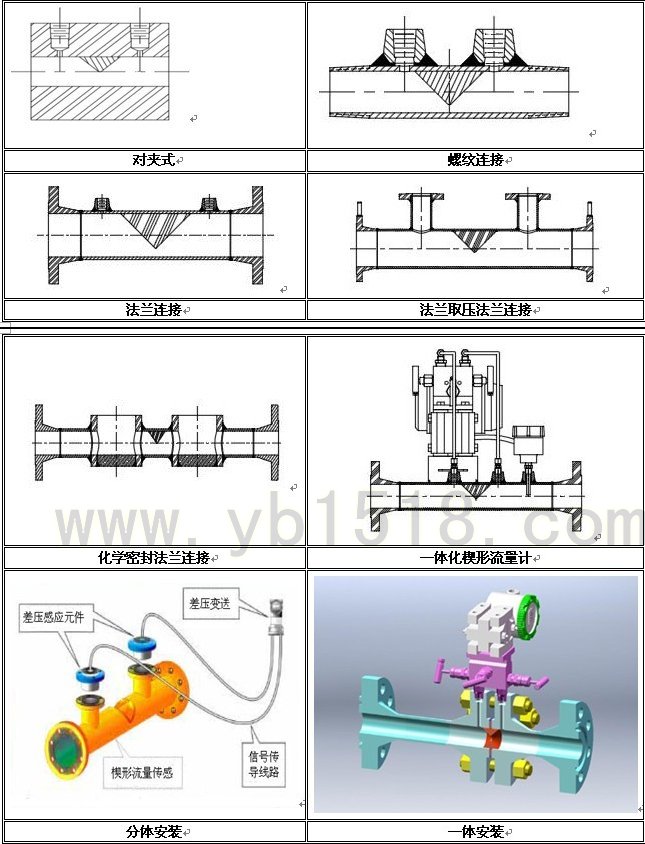

結構形式
  楔形流量計按其組裝方式分為一體型和分離型,按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接,按其取壓方式分為普通取壓、法蘭密封取壓等結構。詳見下表:
