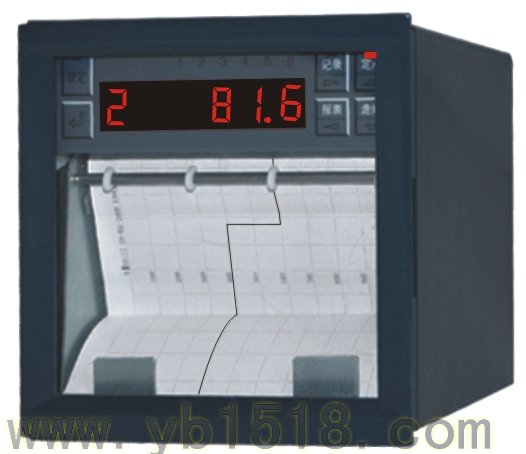

HDR1000溫度有紙記錄儀的結構由外殼和機芯組成，機芯又包括折紙機構、走紙減速機構和熱印機構等。為了便于更換記錄紙，折紙機構設計成可搖出的形式。更換記錄紙時，向下壓住定位片，折紙機構會自動彈出。設定操作鍵盤設計在顯示面板的左右，進行現場操作時，無須取下折紙機構。儀表采用當前國際流行的鍍鋅板材料并全部采用數控設備加工，使儀表更加美觀，可靠。
工作原理
HDR1000溫度有紙記錄儀每路輸入信號經程控放大，24位分辨率A/D轉換，光電隔離送至單片機處理。從而徹底消除了各輸入通道之間的干擾，消除了輸入通道與CPU之間的干擾。使用高精度數字溫度傳感器，進行熱電偶的冷端溫度補償。為了提高長期穩定性，本記錄儀放棄了傳統的用電位器調整放大倍數及零點的方法，代之以軟件程序調校法，并實現了放大倍數的程控放大。出廠前廠方對各項參數均已調試完成。用戶可通過鍵盤設定對系統誤差進行平移校正。
技術指標
1．輸入通道:
•1-8點
•每個通道的測量信號種類可由用戶自己設定
2．通道隔離:
•輸入通道之間相互隔離，無干擾。
3．顯示功能:
•測量值的定點或巡回顯示
•設定參數顯示[在設定狀態下]
•報警提示符及提示燈
•時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能:
•采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動
•在100mm范圍內有800個熱印點
•對測量值進行趨勢記錄和數字記錄
•在記錄曲線同時打印標尺刻度及每個通道標記
•每隔100mm打印一次刻度值、當前時間和走紙速度
5．實時時間:
•由鍵盤設定當前日期和時間
•即使掉電,也不影響正常計時
6．曲線遷移功能
通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線 分離開。
7．標度變換功能
對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號 顯示范圍就是其測量范圍。
8．輸入信號種類及測量范圍:
各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
| 信號種類 |
量程代碼 |
測量范圍 |
電
流 |
mA |
01 |
0～10mA |
| mA |
02 |
4～20mA |
| mA開方 |
03 |
4～20mA開方 |
電
壓 |
mV |
11 |
0～20mV |
| mV |
12 |
0～50mV |
| mV |
13 |
0～100mV |
| V |
14 |
0～5V |
| V |
15 |
1～5V |
| V開方 |
16 |
1～5V開方 |
熱
電
阻 |
Pt100 |
21 |
-50.0～550.0 °C |
| Cu100 |
22 |
-50.0～150.0 °C |
| Cu50 |
23 |
-50.0～150.0 °C |
| 遠傳壓力電阻 |
24 |
0～400Ω |
熱
電
偶 |
T |
31 |
0.0～400.0 °C |
| E |
32 |
0～1000 °C |
| K |
33 |
0～1300 °C |
| S |
34 |
0～1750 °C |
| B |
35 |
500～1800 °C |
| 關閉通道 |
00 |
該通道關閉 |
9．走紙速度:
通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。
10．報警功能:
•提供六組繼電器接點輸出，由用戶任意組合使用
•每個通道報警均可選擇上限、下限、差值上限、差值下限
•每個通道的報警回差可設定，繼電器動作時有指示燈提示
•繼電器觸點容量：24VDC, 3A；220VAC, 3A
11．通訊：
RS232C或RS485通訊接口
12．模擬量輸出：
兩路4 ~ 20 mA模擬量傳送輸出
13．采樣周期:
0.6S
14．?dāng)?shù)字顯示及報警精度:
0.2%FS
15．趨勢記錄精度:
0.2% 「兩幅」
16．?dāng)?shù)字記錄精度:
0.2%FS
17．輸入阻抗:
大于10M歐姆〖注：進行電流測量時，輸入阻抗為250歐姆〗
18．功率消耗:
不大于30W
19．正常工作環境:
溫度范圍：0～50度 濕度范圍：10～85% RH
20．電源電壓:
220V;50 Hz
21．外形尺寸:
144×144×200mm
22．開孔尺寸:138×138 mm
