氣體渦輪流量計
發布時間：2021-05-22 16:44:48
一、概述
HD-LWQ系列氣體渦輪流量計是吸取了國內外流量?jī)x表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量?jī)x表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標志為ExdⅡBT4(隔爆型)、ExiaⅡCT4（本安型）。 適用于含有ⅡA、ⅡB、ⅡC類T1～T4溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
1.1產品特點
優質合金渦輪，具有更高的穩流和耐腐蝕作用
進口優質專用軸承，使用壽命長
計量室與通氣室隔絕，保證了儀表的安全性
可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值
流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h
智能化儀表系數多點非線性修正
內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀
儀表具有防爆及防護功能，防爆標志為ExdⅡBT4、ExiaⅡCT4，防護等級為IP65
系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
儀表系數、累計流量值掉電十年不丟
1.2主要用途
智能氣體渦輪流量計可廣泛應用于空氣，天然氣、煤制氣、液化氣、沼氣等各種氣體流量計量。
二、主要技術參數
2.1基本參數： 表一

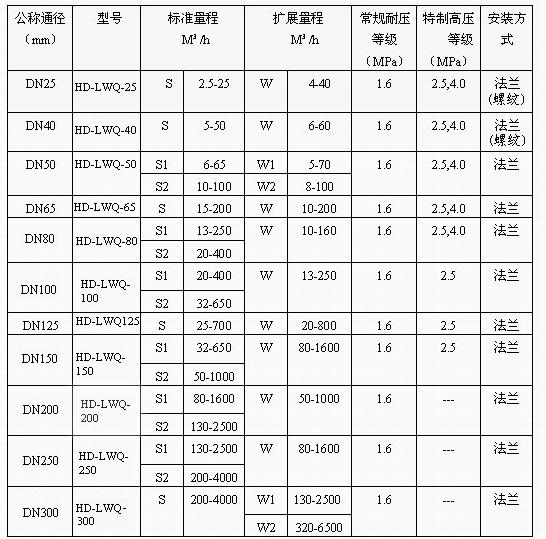

2.2 流量范圍及工作壓力： 表二
三、流量計外形尺寸及安裝外形尺寸圖

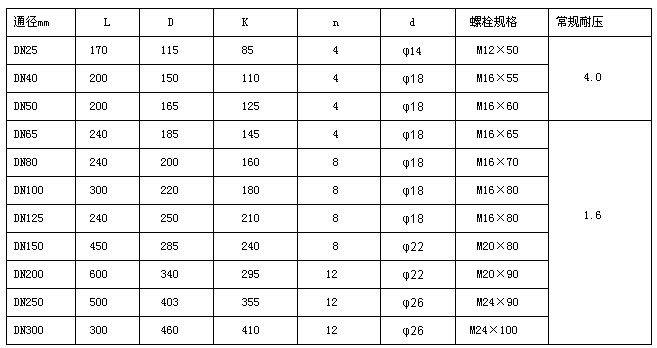

流量計外形如圖4所示，具體尺寸見表四
注：圖4所示為溫壓補償型儀表外形。
同口徑所有型號儀表傳感器部分尺寸一致。
四、安裝注意事項
安裝前，管道須吹掃干凈，以防殘?jiān)F屑影響流量計的正常運轉。
安裝前，用微小氣流吹動渦輪時，渦輪能轉動靈活，并沒有無規則的噪音，注墨顯示正常，則流量計可安裝使用。
流量計安裝時法蘭恩還管道法蘭中間要加密封墊圈。
流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向我公司訂貨，嚴禁過濾器和流量計直接相連。
流量計在安裝時前后均應加截止閥門。
法蘭盤連接處管道內徑處不應該有突起相連接。
流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
流量計應安裝在便于維修、無強電磁干擾、無機械振動以及熱輻射影響的場所。
流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合。
流量計室外安裝時，上部應有遮蓋物，以防雨水進入和烈日暴曬影響流量計使用壽命。
流量計可水平或垂直安裝，流體流動方向應與殼體上標識的方向一致，在流量計的上游應保證有不小于10Dn的直管段，表后不小于5Dn的直管段。
為了不影響流體正常輸送，建議按圖2安裝旁通管路，在正常使用時必須關閉旁通管道閥門。
在管道施工時，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；
應確保管道與流量計入口和出口的連接同軸，并防止墊圈和焊縫突入管道內，否則會擾動流動剖面。
采用外電源時，流量計必須有可靠接地，但不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。
管道安裝完畢進行密封性試壓時，應注意流量計壓力傳感器所能承受的最高壓力（即鑒定證書上介質最大壓力），以免損壞壓力傳感器。
