概述：

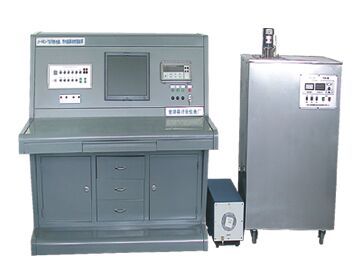

HD-WZJ-M溫度儀表全自動校驗系統是在Windows 環境下，完全使用Windows環境下的語言開發出的新一代產品，系統是以高檔微機為核心，配以高精度進口數字萬用表,以及低電勢掃描開關、功率調節器等構成的測控系統。操作者可在中文Win98/ Win2000/ WinMe操作系統下方便地用鼠標進行全過程的操作,微機系統實時顯示檢定爐（或油槽、水槽）的控制曲線、溫度及檢定時間等參數。系統完全按照國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。
◆執行規程：
1.JJG141－88 工業鉑銠10—鉑、鉑銠13－鉑熱電偶
2.JJG668－1997工業鉑銠10—鉑、鉑銠13－鉑短型熱電偶檢定規程
3.JJG290－82工業用鉑銠30—鉑銠6熱電偶檢定規程
4.JJG351－1996工業用廉金屬熱電偶檢定規程
5.JJG368－84工業用銅－康銅熱電偶檢定規程
6.JJG229－1998工業鉑－銅熱電阻檢定規程
◆主要性能特點：
1.高精度、高分辨率：準確度0.005% 分辨率0.1MV
2.自動化程度高：自動控溫、自動檢定、自動進行數據處理、自動打印檢定記錄和檢定證書。
3.先進的操作方法：使用Windows軟件編程，可Win98/WinXP系統用鼠標進行操作。
4.顯示直觀：在檢定過程中顯示器實時顯示爐溫（或油槽、水槽等）溫度變化曲線，冷端溫度，控溫偶的毫伏值（電阻值）和檢定時間。
5.功能齊全、配置靈活：可檢定各種分度號的熱電偶和熱電阻，具有多種溫度補償方式及多種數表的接口驅動程序：檢測溫度點可任意設定，系統具有手動/自動切換功能，全按鈕操作。
6.爐溫控制精度高、檢定時間短：采用優化的爐溫控制算法，保證檢定過程溫度變化率＜0.2℃/min，油槽＜0.04℃/10min.
7.標準化程度高、報表規范：檢定數據處理，檢定記錄：檢定證書符合國家現行標準計量檢定規程
8.具有系統認證測試功能：系統備有熱電偶、熱電阻檢定裝置本身的認證測試模塊，可自動對裝置檢定熱電偶、熱電阻的總不確定度，重復性誤差以及檢定爐和油槽的溫場進行測試，并整理打印出認證報告。
9.數據管理功能：系統備有數據文件管理功能，可對檢定報告進行存儲、歸檔、檢索。
10.保護措施完善：系統可對數字表、主控箱、可控硅調節器，專用接口以及導線連接情況進行自檢。
11.硬件設計合理、制作工藝先進：主鍵部分均采用進口元件，可控硅調節器，可提供三路調節功能輸出，對不同的控溫對象轉換提供方便。
◆主要技術指標:
1.掃描開關寄生電勢≤0.4 u V
2.分辨率：
最高電勢測量分辨力0.1 u V
最高電阻測量分辨力0.1m○
3.準確度：
電勢測量不確定度≤0.01%
電阻測量不確定度≤0.01%
熱電偶檢定不確定度≤1.2℃（含二等標準熱電偶年變化0.7℃）
熱電阻檢定不確定度≤0.05℃
4.恒溫的穩定度：
熱電偶檢定過程恒溫后爐溫變化≤0.2℃/min
熱電阻檢定過程恒溫后油槽溫度變化≤0.04℃/min
冷端自動補償當冷端溫度在（20±10）℃的范圍內時，補償誤差≤0.2℃
5.檢定溫度：熱電偶300～1100℃ 。
熱電阻0～300℃（包括低溫?zé)犭娕迹?br />
6.檢定支數：熱電偶可同時檢定1—10支，廉金屬偶同一溫度點上可以混檢。
熱電阻可同時檢定1—10支，熱電阻允許在同一溫度點上進行多批檢定。
7.一次可連續檢定點：熱電偶4個，熱電阻3個
8.檢定時間：熱電偶檢定，正常條件下平均每百度約30分鐘
9.本檢定系統按現行國家計量檢定規程進行數據處理。
10工作環境：環境溫度20℃±3℃ ，相對濕度≤75%
11.使用電源：AC220V±10% 50±1HZ，要求接地電阻≤4Ω
◆配置清單：
微機
系統
|
名稱 |
單位 |
數量 |
備 注 |
| 主機 |
套 |
1 |
配置P4 3.2以上2G 360G,光軟驅,控制板卡(已裝配) |
| 顯示器 |
臺 |
1 |
17寸純平液晶 |
| 激光打印機 |
臺 |
1 |
CANON |
| 通訊電纜 |
根 |
2 |
|
| 多用電源插座 |
只 |
1 |
|
數采控溫系統 |
主控、調功箱 |
臺 |
1 |
全自動可控硅調功保護器，多通道全電腦自動掃描切換系統等 |
| 測量控制電纜 |
套 |
1 |
高溫五芯屏蔽線，12組×8m |
| 萬用表 |
臺 |
1 |
KEITHLEY 6 1/2位（進口） |
| 溫度傳感器 |
只 |
1 |
冷端補償用 |
可選
配件 |
管式檢定爐 |
臺 |
1 |
沿軸線的幾何中心有大于60mm，1℃的均勻溫場。爐內最高溫度點±20mm內，溫度梯度≤0.4℃/cm，溫度范圍：0－1100℃ |
| 恒溫油槽 |
臺 |
1 |
室溫-5－300℃自動恒溫，不銹鋼內膽外殼，溫度波動度0.01℃/30min，溫度均勻度≤0.01℃ |
| 冰瓶 |
只 |
1 |
|
| 冰柜 |
臺 |
1 |
|
| 碎冰機 |
臺 |
1 |
|
| 操作臺 |
臺 |
1 |
1600×840×1300 |
二等標準
鉑電阻 |
支 |
1 |
WZPB－2 |
| 二等標準鉑銠10—鉑熱電偶 |
支 |
1 |
WRPB－2 |
| 高精度鉑電阻檢定槽 |
臺 |
1 |
-5－300℃自動恒溫，不銹鋼內膽外殼，溫度波動度0.01℃/30min，溫度均勻度≤0.01℃。如選改槽可取代油槽、水槽、冰瓶、碎冰機、冰柜 |
