一、概述

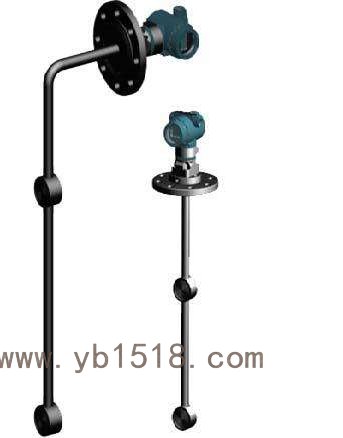

HD-MDC3051插入式在線密度計用于各種液體或液態混合物密度在線測量的自動化測量儀表。在石油行業中廣泛應用于石油、煉油、調油、油水界面的檢測；在食品工業生產現場用于葡萄汁、番茄汁、果糖漿、植物油及軟飲料密度的檢測；在造紙業用于黑漿、綠漿、白漿及堿溶液密度的檢測；在化工領域還用于清潔劑、乙二醇、碳酸、尿素及聚合物密度的檢測；它還廣泛用于制藥行業、奶制品行業、采礦業等等。
HD-MDC3051插入式在線密度計工作時連續在線測量液體密度，無過程中斷?？芍苯佑糜谏a(chǎn)過程的控制。采用一體化的兩線制變送器結構，無活動部件安裝使用方便、維護簡單。
二、特點
適用于罐體、管道，流動或者靜止介質的密度測量。
適合測量高溫和低溫、含雜質高粘度的介質。
出色的過壓保護結構、優越的溫度穩定性、全焊接密封，設計堅固可靠。
連續在線測量液體密度和溫度，無過程中斷.可直接用于生產過程控制。
安裝使用方便，插入液體即可顯示讀數。
簡化維修，無需定期清洗。
在線密度計校準無需標準參考源、無需實驗室校準、無過程中斷。
本質安全型可用于危險現場。
衛生型可安裝于食品生產現場。
三、技術指標
1、密度測量范圍：(0～3)g/cm3
2、準確度等級：0.5級、0.2級(需定制)
3、分 辨 率：0.005g/cm3
4、工作電壓：(18.5～45)V DC(常用24V DC，負載250Ω）
5、環境溫度：(-10～60 C) 環境濕度：（5～90)%RH
6、輸出信號：(4～20)mA選加數字信號(HART協議）
7、顯示表頭：智能LCD顯示器
8、機械安裝方式：法蘭連接、卡箍連接
四、安裝事項：
1、插入式在線密度計傳感器部分間距少為200mm,直徑為50mm, 現場不能小于這些尺寸安裝,如選擇彎曲型密度計,請測量好可以伸進管內的法蘭和長度尺寸。
2、現場液體必須保持沒過兩個測量傳感器,法蘭到第一個傳感器的距離可選。
3、管道安裝時需讓液體從下面?zhèn)鞲衅髦逻M(jìn)入液體，或者從上面?zhèn)鞲衅鞯纳厦孢M(jìn)入液體，不要從中間進入液體。管道安裝通液體時，管道閥門或者彎頭部分至少留出30CM液體緩沖距離。
4、安裝圖紅色法蘭配對部分,為使用方提供安裝,如需要配對法蘭,請訂貨時說明。
5、配備電源為24V DC,輸出4-20mA信號,如需接二次用表，需將24V“+”接到密度計后面“+”極，電流信號“+”接密度計“-”極，并在二次表上將24V“-”和電流信號端子“-”短接。
6、現場環境如果外部有腐蝕性液體，請做好防護措施。如果有雷擊危險，請?jiān)谥車龊靡匮b置。
7、如需拆卸做清洗時，拆裝時請保證傳感器膜片不受到碰撞及其它損壞。
8、請勿在高出5Mpa情況下使用。
9、如果需要調整量程需要用手持器,技術問題請聯系廠家。
五、訂貨說明：
1、需明確客戶使用介質；
2、客戶使用工作溫度；
3、罐體是否為密閉容器；
4、密閉容器的話罐體的壓力是多少；
5、一般用在罐體靜壓小于2MPA的情況下
六、安裝示意圖
