阻旋料位開關
發布時間：2021-06-07 10:42:12
HD-RZ阻旋料位開關是利用電機帶動葉片旋轉，當被測介質上升到葉片位置時，葉片受介質阻擋停止轉動，從而通過相關控制機構輸出開（通）或關（斷）的觸點信號反應被測介質的位置高度，并切斷電機電源使電機停止轉動；當介質下降離開葉片時，在彈簧的作用下，葉片恢復原位繼續轉動探測介質的位置變化。
HD-RZ阻旋料位開關用于檢測固態物料（粉裝、顆粒）物位高度的現場控制設備，其獨特的密封設計、超強的過載保護能力以及簡易的安裝方式，使其廣泛用于飼料、食品、制藥、化工、塑料、建筑、肥料等行業。
技術參數：
1、供電電源：220VAC/110VAC/12VAC ，50/60Hz
2、消耗功率：4W
3、觸點容量：10A/250VAC SPDT（單刀雙擲）
4、葉片轉速：1RPM（轉/ 分）
5、力 矩：1.0 kg×cm
6、物料比重：≥0.5
7、工作溫度：-10 ～80℃（最高可達400℃）
8、絕緣電阻：≥100MΩ（500VDC ）
9、介電強度：1500V*1min
10、防護等級：IP65
11、葉片材質：SUS304
扭力調節
根據所檢測物料的密度不同，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調至最強，反之則調至弱。
請勿隨意更換扭力彈簧，以免造成誤動作
安裝注意事項
1、安裝前請確認電源電壓是否與標識上面的電壓一致。
2、阻旋料位開關應避免安裝在進料口，當無法避免時可加裝防護擋板，以保護葉片不受物料沖擊。
3、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母必須鎖緊，如有條件可加防雨罩等。
4、安裝前確認水平安裝還是垂直安裝。
5、水平安裝時葉片與水平向下呈10～20°的夾角安裝，以減少物料的沖擊。

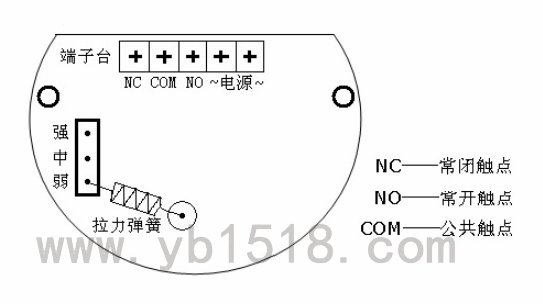

阻旋料位開關接線圖:
