平衡流量計
發布時間：2024-06-26 11:09:14
HD-BH系列平衡流量計對傳統節流裝置進行了極大的改進，具有平衡整流的顯著特征。傳統節流裝置只有一個流通孔徑，節流后使流體失去了理想狀態；平衡流量計有多個函數孔徑，平衡流量計能最大限度地把流場平衡整流成理想流體，從而將差壓式流量計的優勢發揮的淋漓盡致。平衡流量計幾乎適用于所有流體測量，是流體測量技術的一場革命，目前平衡流量計已經廣泛應用到石油、化工、冶金、電力、天然氣、水處理等行業。
平衡流量計產品原理：

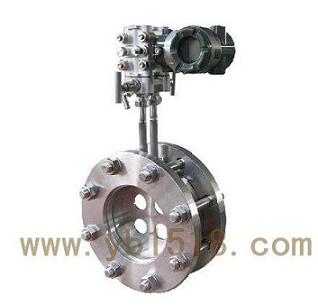

平衡流量計是一種革命性的差壓式流量?jī)x表，平衡流量計其工作原理與其他差壓式流量計一樣，都是基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出差壓值根據伯努利方程即可計算出管道中的流量。平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的，稱為函數孔。平衡流量計當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被最小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。
平衡流量計的特點
1、平衡流量計測量精度是標準孔板的5～10倍
2、平衡流量計流動噪聲是標準孔板的1/15
3、平衡流量計永久壓力損失是標準孔板的1/3
4、平衡流量計壓力恢復比標準孔板快2倍
5、平衡流量計最小直管段可以小于0.5D
一、平衡流量計線性度高、重復性好
平衡流量計具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信號噪聲，流場穩定性大大提高，使線性度比孔板提升了5～10倍，重復性提高了54％，為0.15％，從其綜合性能來看，平衡流量計屬于高檔流量計行列。
5:1量程比時，線性度可達±0.3％；
7:1量程比時，線性度可達±0.5％；
10:1量程比時，線性度可達±1.0％
二、平衡流量計對直管段要求低
平衡流量計由于流場穩定，且壓力恢復比孔板快兩倍，大大所短了對直管段的要求其前后直管段一般為前3D后1D，最小可以小于0.5D，從而省去大量直管段，尤其是特殊昂貴的材料的管道。
三、平衡流量計減少永久壓力損失
多孔平衡流量計對稱的平衡設計，減少了紊流剪切力和渦流的形成，降低了動能的損失，在同樣的測量工況下，與孔板相比減少了2.5倍的永久壓力損失，從而節省了相當大的運行能量成本，是一種節能型儀表，值得大量推廣。
四、耐臟污不易堵
多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，減小了流體孔被堵塞的機會。
五、可直接替換孔板
其與平衡流量計、孔板具有相同的使用方法和外形，因此可以直接進行替換，不需要任何配管的變化和相關儀表的更改，很適合全廠能源計量改造中將孔板改為平衡流量計。
六、流量測量范圍寬
根據試驗結果，我們了解到：平衡流量計的性能，使其流速可以從最小到音速；其最小雷諾數可低于200，最大雷諾數大于107；β值可選0.25～0.90。
七、長期穩定性好
由于其紊流剪切力的明顯減小，大幅度降低了介質與節流件直接的摩擦，其β值長期保持不變，整個儀表無可動部件，因此可以長期保持穩定性。
八、平衡流量計可測高溫高壓介質
與孔板等節流裝置一樣，工作溫度壓力取決于管道和法蘭的材質和等級，工作溫度可達850℃，工作壓力可達42MPa。
九、可測復雜工況介質
由于其特殊的結構設計，使其具有特殊的性能，它可以進行氣液兩相，各種混合氣體（如瓦斯、沼氣、煤氣等等）、各種低溫氣體（如LNG、液氮、液氧、液氬、液氫、液氯、液化乙烯、液化石油氣等等）、氣液兩相介質（如濕氣）、漿料、多相水流、震動水流、電磁干擾介質和雙向流（因?yàn)槠胶饬髁坑?jì)左右完全對稱）。
平衡流量計產品選型：
|
HD-BH
|
平衡流量計
|
|
公程通徑
|
-XXX
|
100表示DN100
|
|
安裝形式
|
pp
|
管道式
|
|
HF
|
對夾式
|
|
FW
|
焊接式
|
|
DF
|
雙法蘭式
|
|
SP
|
方管式
|
|
公稱壓力
|
A
|
0~0.6MPA
|
|
B
|
0~1.0MPA
|
|
C
|
0~1.6MPA
|
|
D
|
0~2.5MPA
|
|
E
|
0~4.0MPA
|
|
F
|
0~6.4MPA
|
|
G
|
0~10MPA
|
|
H
|
0~16MPA
|
|
J
|
0~40MPA
|
|
管道材質
|
0
|
碳鋼
|
|
1
|
304不銹鋼
|
|
2
|
12CrMOV
|
|
3
|
其它
|
|
輸入信號
|
A
|
無輸出
|
|
B
|
4~20MA
|
|
C
|
RS485 MODBUS
|
