電磁流量計測量原理

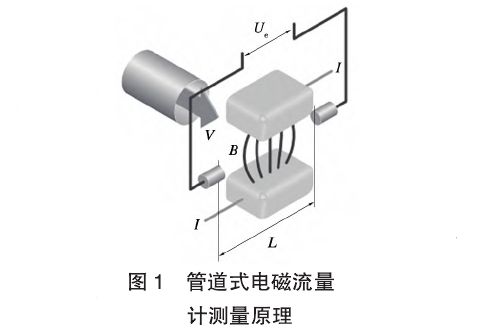

電磁流量計測量原理如圖1所示。流動的介質相當于運動的導體，其感應電壓Ue與介質流速V成比例關系，通過兩個測量電極加載在放大器上。并可以根據管道橫截面積A計算體積流量Q。
其中,Ue為感應電壓,B為磁場強度,L為電極間距,I為電流,V為流速。
2.電磁流量計主要組成

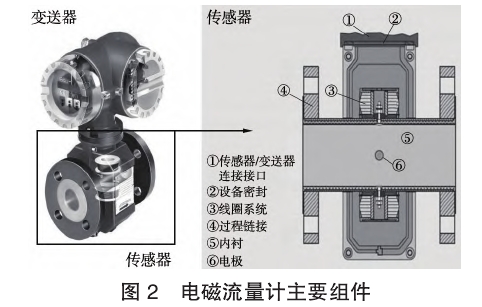

以E+H5L4CT8-1202/0型集成流量計為例進行介紹,其主要組件有變送器、磁路系統、測量導管、電極、殼體、襯里、連接電纜等(圖2)。
(1)磁路系統:用來產生均勻的直流或交流磁場。直流磁路用永磁體來實現,優點是結構簡單,受交流磁場的干擾較少。直流磁場容易造成測量導管內電解液極化,負極被正離子包圍,正極被負離子包圍,兩個電極之間內阻增大,影響測量設備的準確性,所以一般采用交流磁場。
(2)測量導管:用于被測導電介質通過,一般選擇低導熱性、低導電性低，同時具備一定機械強度的材料,例如玻璃鋼、高強度塑料、鋁材、不銹鋼等。
(3)電極:反饋與被測電位成正比的感應電動勢信號。電極一般采用非磁性304或316不銹鋼制成,要求.與流量計襯里結合平整,保證流體流動順暢。其最佳安裝位置是管道垂直方向,應防止其被藥劑、泥砂等介質覆蓋,影響其精度。
(4)外殼:由鐵磁材料制成,保證其磁通量的穩定性,同時可以隔絕周圍磁場的干擾。
(5)內襯:在電磁流量計測量導管內側及法蘭密封面上,擁有一層完整的電氣絕緣內襯。它與被測介質直接接觸,其作用是增強測量導管的耐酸堿性,其材料多數為耐腐蝕、耐高溫、耐磨的硬質橡膠、聚氨酯、聚四氟乙烯塑料等。
(6)變送器:作用是將感應電動勢信號放大成統一的標準信號并抑制主要干擾信號。
(7)連接電纜:包括電極電纜及供電電纜,其敷設應遠離電氣設備和開關部件，電纜屏蔽層必須兩端接地,確保滿足EMC要求。
