渦輪流量計的構造與測量過程
發布時間：2023-08-02 16:48:29

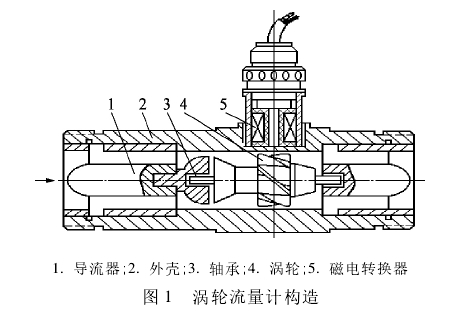

渦輪流量計一般由導流器、渦輪葉片、軸承、前置放大器、顯示儀表組成，以實現流量測量的目的，如圖1所示。
流體經過渦輪流量計后,渦輪流量計測量輸出的脈沖信號,經前置放大器放大后,送入顯示儀表，就可以實現流量的測量。顯示儀表接收的就是頻率信號(脈沖),然后進行計算得到瞬時流量和累積流量。
渦輪流量計工作流量和頻率成一定比例關系，根據JJG1037-2008《渦輪流量計檢定規程》要求，在每只渦輪流量計進行檢定后會根據有關公式計算出該渦輪流量計的流量系數K值,使用時將K值置入數字顯示儀表，顯示儀表在接收到脈沖信號時，會根據K值進行運算得到實測流體流量。運算公式如下:
式中:K為平均流量系數;E為渦輪流量計最大示值.誤差;Kmax為流量范圍內各檢定點得到的系數中最大值;Kmix為流量范圍內各檢定點得到的系數中最小值。

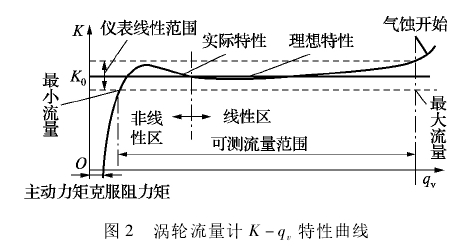

渦輪流量計K-qv特性曲線如圖2所示
