渦輪流量計主要零部件的互換性
發布時間：2023-05-16 08:55:17

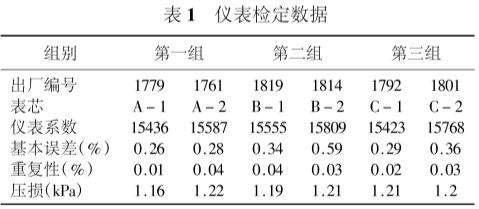

按照規定,渦輪流量計出廠前總是逐臺進行標定,并給出儀表系數。但在現場,尤其是高壓場合,渦輪表損壞的事時有發生,維修人員經常將表芯(包括葉輪和軸承在內的組件)更換，而不是整臺儀表更換,換下的表芯帶回維修(在現場不允許進行長時間的維修工作)。由此產生了這樣的疑問:整臺儀表更換與只更換表芯在流量計的性能方面,尤其是儀表系數會有什么變化?儀表系數究.竟和哪些因素有關?帶著對這些問題的思考,我們隨機抽取了6臺儀表(口徑均為DN80),每兩臺儀表組成一組,共3組進行對比試驗。6臺儀表檢定數據列于表1。

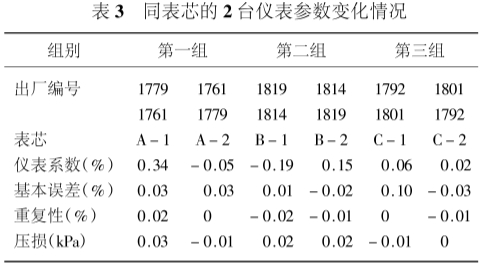

將每組儀表的2臺表芯對換,重新進行檢定,獲取檢定數據,列于表2。將同表芯的2臺儀表參數進行比較,獲得比對結果,列于表3。其中儀表系數以相對變化(百分?jǐn)?shù))表示。
由表3中數據可以看出,渦輪流量計的儀表系數主要和表芯有關,這是由于表芯幾乎集中了該表的所有重要零部件,包括影響儀表性能的軸承和葉輪。渦輪流量計一次表的損壞主要是軸承和葉輪,因此既不提倡單獨更換軸承或葉輪進行維修,也不需要更換整臺儀表,而是采用整體更換表芯的方式即可。每一個用于維修的表芯都需要進行單獨標定,每一個表芯都可確定一個儀表系數,更換表芯后，輸入新的儀表系數就可以投入使用了。
