孔板流量計及其安裝方法的改進
發布時間:2023-04-11 09:10:21
1.改進前存在的弊病

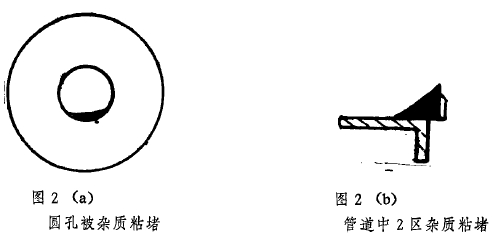

孔板流量計主要用于測定硫酸,硝酸,甲苯的流量,其材質一般為18-8不銹鋼(1Cr18Ni9Ti)和鋁(A1)兩種,不管使用哪種,使用一段時間后,孔板的孔上有一些白色的聚合物粘附(粘附形狀如圖2)。這些雜質粘附很緊,一般用紙和抹布擦不下來,由于這些聚合物有爆炸性,所以只能用銅鑿慢慢地鑿下來,很不安全,也很費事。
2.產生原因分析
我廠采用的硫酸,極大一部分是一段廢酸濃縮后循環使用,廢酸中會有一些雜質,主要是MNT、DNT、TNT、四硝基氧化偶氮苯。
在停車一段時間后,當酸通過管道時,管道中的雜質和酸中的聚合物以及雜質,由于受重力的作用,一般沿管道壁底部隨著酸向前移動。當流體通過孔板流量計時,在(圖1)1區和2區產生兩個死角,形成死區,雖然有一部分雜質,沿著流線通過流量計,但絕大多數,被淤積于2區,時間一長,淤積的雜質就越多,淤積到一定程度,雜質就慢慢的粘附在孔板巾孔的邊緣,形成如圖(2)(a)(b)所示的形狀。
3.改進

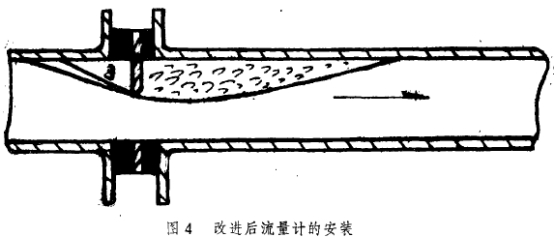

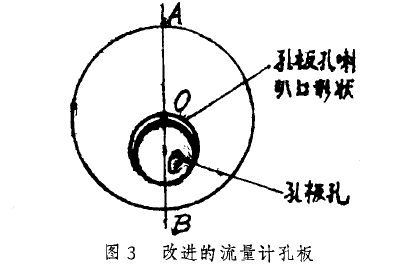

不論是孔板生產單位,還是自己加工。都是圓孔在孔板中心,并且安裝時,務必使其孔心與管道的軸心保持一致,這就是造成孔板流量計被堵塞的原因。所以,若要使雜質順利通過孔板,就要對孔板和安裝方法作一些改進,改進后的孔板及安裝如圖3、圖4??椎闹行脑谡麄€2孔板外徑三之二處為宜(即O'A=2/3AB),其喇叭口也稍作改進。
4.改進依據
1)不易被堵塞。故地您執行。去了一個聯移身能職條周的2.所以雜閥繼夠顴利地諜過乳頓,他之
2)前運動時的沖劇,使雜質能夠順利地通過流量許力的
3)流量的計算
改裝前孔板流量計計的流量計算為U=C1×μ×A取c=C1×μ則u≈C×A
式中
U---體積流量;
C---校正系數也稱孔流系數;
A---孔板中孔的面積;
μ---流體的流速。
同樣,改裝后流量計的流量計算為U'=C'xA'
在A'=A的情況下,通過小型實驗,驗證可得出C≈C',因此,改裝前流量與改裝后的流量是近似相等的
