電磁流量計的安裝要求及接地
發布時間：2023-02-09 08:42:49
1.如果沒有大量持續不斷的漩渦進入測量段,電磁流量計的測量就與流速分布狀態無關。但是在雙彎頭、切向流入或半開閘閥后面,可能回產生這種漩渦。因此建議流量調節閥安裝在電磁流量計傳感器的下游,此外，應確保測量管段總是充滿流體。在生產線上使用電磁流量計時,總會有人不按照要求安裝,生產.工藝控制點要求高的生產線,必須按照要求安裝,否則電磁流量計測量不準確。

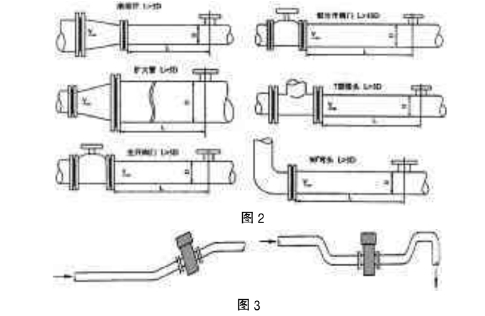

2.安裝電磁流量計傳感器時，理論上安裝要求為前3DN,后2DN,DN表示管道直徑,就可以確保測量的精度。在實際生產過程中,經常會遇到某臺電磁流量計顯示不準確，其安裝過程中把電磁流量計的傳感器沒有按照要求安裝,不符合安裝要求,傳感器安裝在管道彎頭出口不到3DN的位置,結果顯示異常。
3.標定時對直管段有特殊要求，要求上游直管段10DN,下游直管段5DN,表示管道直徑。
4.傳感器的接地不久是基于安全目的，同時對于電磁流量計的無故障運行是必不可少的，傳感器的接地螺栓應連接到地電位。對于朔料或者絕緣管線,流體的接地是通過安裝接地環來實現，如果管道中存在雜散電勢,建議在傳感器的兩端均安裝接地環。.
5.電磁流量計可以安裝在垂直、水平或者傾斜管道上,但電極線必須保持在水平方向上,避免電極軸線處于垂直方向。
6.在實際生產過程中經常會遇到管道管徑大于傳感器口徑時，可根據傳感器口徑大小在水平或者垂直管道上縮管,按照電磁流量計安裝要求進行安裝。
