渦輪流量計的測試依據?
發布時間：2022-11-07 10:24:34
1.渦輪流量計

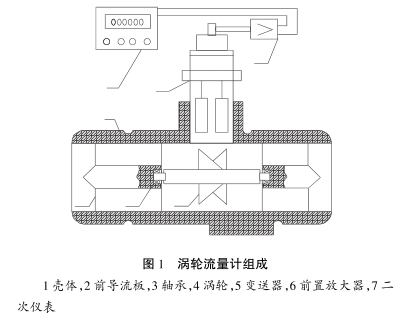

渦輪流量計是一種速度式流量儀表,利用渦輪感受流體平均流速來導出流量,其工作原理是液體通過流量計內腔,對葉片產生沖擊而使渦輪旋轉,渦輪旋轉速度隨流量大小變化而變化，通過渦輪的轉速而得到液體介質的流量。因渦輪流量計具有結構簡單,體積、質量小,精度高等特點，所以在工業實際中應用最為廣泛。如圖1所示為渦輪流量計典型結構。
2.測試依據

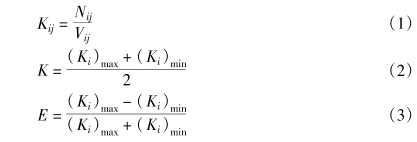

渦輪流量計的測試主要依據《JJG1037-2008渦輪流量計檢定規程》。主要參數包括儀表系數、最大示值誤差(儀表線性度)及儀表重復性。計算方法如下:
式中:Kij一第i檢定點第j次檢定的儀表系數,L-1或(m³)-1;
Nij一第i檢定點第j次檢定時流量計顯示儀表測得的脈沖數;
Vij一第i檢定點第j次檢定時標準裝置測得的實際流量,L或m³;
i一1,2,3..m,m為檢定點數,m≥3;
j一1,2,3..n,n為檢定次數,n≥3。
K一流量計的儀表系數,L-1或(m³)-1;
E一流量計的儀表最大示值誤差,L-1或(m³)-1;
(Ki)max一流量計所有檢定點中所得到的Ki中的最
max大值,L-1或(m³)-1;
(K;)m;.-渦輪流量計所有檢定點中所得到的K;中的最小值,L-1或(m³)-1;
