渦街流量計溫壓補償與測量系統的關系
發布時間：2022-01-06 09:10:31
渦街流量計是一種速度式流量計，其直接檢測結果是給出操作狀態下的體積流量，在其測量范圍內，這種體積流量不受流體溫度、壓力、密度、粘度、成分等性質變化所影響，因而是準確的，不需要任何溫度、壓力補償。但工程上測量蒸汽流量時習慣上以質量流量qm，單位用kg/h或t/h表示，所以上述體積流量qv需要引入蒸汽密度Q(p,T)參數進行折算:
而蒸汽密度Q是直接受到蒸汽工作狀態如溫度T、壓力p等影響的，例如溫度為190℃的蒸汽，當壓力由1.IMPa上升到1.2MPa時，其密度約增大了10%,可見，蒸汽性質變化或操作條件波動時會產生一定的附加誤差。因此在體積流量檢測的同時還要進行溫度壓力的檢測，也即通過T、p對Q進行實時補償以消除系統的附加誤差，保證最終需要的檢測結果即質量流量的準確性，而這些補償運算工作均在流量積算儀中自動完成。所以，應用渦街流量計測量蒸汽流量時，溫度壓力補償是很有必要的。
在本測量系統中，蒸汽的體積流量qv壓力p和溫度T分別通過電容式渦街流量計、壓力變送器和熱電阻(P1100)的檢測而轉換為PFM脈沖、4~20mADC和電阻值信號，并同時輸入現場的智能流量積算儀進行運算和顯示，其讀數即為補償后的蒸汽質量流量qm。
此外，由于蒸汽用戶分散并且距離較遠，給管理帶來了諸多不便，為此我們利用流量積算儀的通訊功能(RS485)和專網無線傳輸技術，與上位計算機(智能終端)構成網絡，將各測量點的計量數據實時傳輸?shù)綗崃镜闹鳈C(jī)中進行監控與儲存，可在主機中隨時查詢?nèi)魏我粋€(gè)用戶點的流量、壓力、溫度等參數和掉電情況，從而實現了遠傳監控管理，也成為企業信息化建設的一部分。

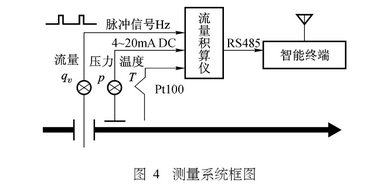

綜上所述，每個測量點的系統構成如圖4。
