渦街流量計的應用實例
發布時間：2021-09-08 08:50:02

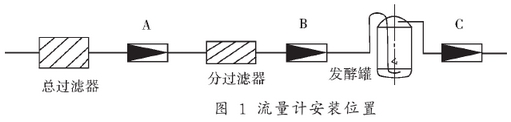

渦街流量計應用在發酵系統,筆者了解到各企業安裝位置如圖1)有A、B.C三處不同位置,現作淺述。
A處位置:壓縮空氣壓力一般穩定在表壓0.21MPa以上，空氣流速較慢,介質密度均勻,無機械振動和沖擊，介質溫度低，多數控制在3545C,一般離大功率電機較遠,但工藝參數要按標.準工況進行換算和調整，流量值精度高，穩定性好。
B處位置:流速較慢,介質密度均勻,伴隨發酵罐振動而振動，工藝控制參數要按標準工況進行換算和調整。
C處位置:發酵罐罐壓一般控制在0.05MPa排氣流速快,介質密度均質性差,特別當跑液時，氣液混合,流量偏差大、穩定性差,管道振動較大，但工藝參數與轉子流量計一致，工藝參數不要進行換算。
從以上淺述可知，流量計安裝在A處位置，最符合渦街流量計技術要求。不會產生由于安裝.不當所發生的不良故障，使用起來儀表穩定、可靠、精度高。

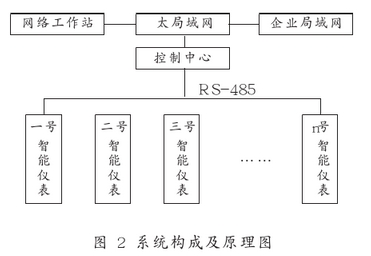

一些企業將數臺流量儀表與計算機之間以RS-485總線為信號傳輸媒質，以MODBUS協議作為系統通信協議，系統構成及原理圖如圖2所示，實現了系統內部各單元的可靠通訊及系統與其他使用MODBUS協議的智能儀表間的進行互連與組網,建立了整個自動化管理網絡。
