齒輪流量計

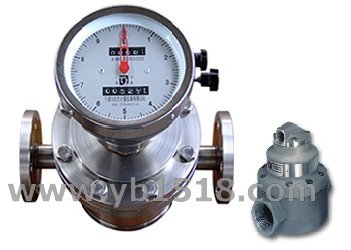

橢圓齒輪流量計
發布時間：2021-05-22 15:48:42
一：概述
　　HD-LC-A型鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量。
　　HD-LC型橢圓齒輪流量計是一種容積型測量?jī)x表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研和軍事工業中流量的計量。橢圓齒輪流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、4-20mA+HART、MODBUS、支持232，485通訊等。與普能機械批控器或電子批控器組合，可實現不同型式的灌裝，批控等多種功能。

產品形式：
HD-LC-E型 鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量
HD-LC-B型 廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
◆技術數據
普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B）

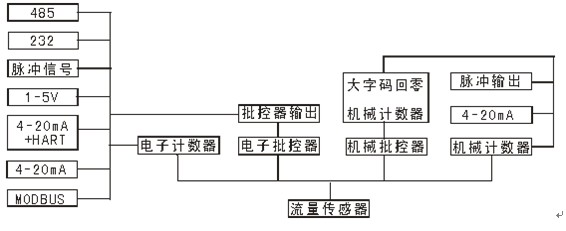

二：功能框圖
三：特點
流量計所有零件表面均經精密加工而成，無鑄造表面，表面光潔美觀。
流量計采用專業設計，無須專業人員即可現場拆卸再裝，且再裝后，不改變?cè)杏?jì)量精度。
流量計采用防水設計。
流量計現場可顯示累積流量、瞬時流量、單次流量等。
流量計執行標準：NIST（美國技術標準局專業標準）
ZBN12001-87《容積式流量計通用技術條件》
QB/SML01-2001《橢圓齒輪流量計》

四：技術指標
允許基本誤差:±0.1%、±0.2%、±0.5%
公稱通徑DN(mm):4～300
公稱壓力PN(M.Pa):鑄鐵(A)、不銹鋼(P) 1 .0 、1.6、2.5、4.0、6.3 鑄鋼(E)2.5、4.0、 6.3 、9.6
被測液體溫度:低溫型：-40～ +60℃　 常溫型-10℃～ +80℃
中溫型-10℃～ +200℃高溫型-10℃～ +300℃,被測液體粘度(mPa.s):0.3～ 50000
管道連接:GB/T9118-2000(中國標準法蘭)；NIST(美國標準法蘭)；BSPT(英國標準管螺紋)：NPT(美國推拔管螺紋)；
現場顯示：99999,999 L(累計流量)9999,999.9 L(單次流量)9999,999.9 L(瞬時流量)
輸出信號：脈沖信號、4～20mA、1-5V、4～20mA +HART協議、MODBUS
支持RS232、RS485通訊(任選)
防爆等級：EXiaIIBT5EXiaIICT5防護等級：IP65

五:主要零件材料組合
主要零部件名稱
材料組代碼
F1
F2
F3
F4
F5
F53
鑄鐵
鑄鋁
銅基合金
鑄鋼
鑄鐵
銅基合金
鑄鐵
鑄鋁
不銹鋼
鑄鋼
鑄鐵
不銹鋼
石墨或不銹鋼
304不銹鋼
石墨
不銹鋼
316L不銹鋼
不銹鋼
石墨
殼體
●
●
●
●
●
●
齒輪
●
●
●
●
●
●
蓋板
●
●
●
●
●
●
軸承
●
●
●
●
●
●
●
●
推 薦
使 用
條 件
工作壓力< 1.6MPa，介質要求清潔，對鋼、鐵不具有腐蝕性的介質
工作壓力>1.6MPa，介質要求清潔，對鋼、鐵不具有腐蝕性的介質
工作壓力< 1.6MPa，介質粘度較差的液體（如汽油）或者自流場合
工作壓力>1.6MPa，介質要求有一定的清潔度或腐蝕性，
酸、堿、鹽、水等各種介質
流量范圍:
公稱通徑
（mm）
0.2級
0.5級
流量范圍 ( m3/h)
流量范圍( m3/h)
被測液體粘度( mPa.s)
被測液體粘度(mPa.s)
0.8-2
2-8
8-200
0.8-2
2-8
8-200
4
0.03-0.1
0.025-0.1
0.015-0.1
0.025-0.1
0.015-0.1
0.01-1
6
0.07-0.2
0.05-0.2
0.03-0.2
0.05-0.2
0.03-0.2
0.02-0.2
8
0.10-0.3
0.08-0.3
0.06-0.3
0.08-0.3
0.06-0.3
0.03-0.3
10
0.15-0.4
0.1-0.4
0.08-0.4
0.15-0.4
0.08-0.4
0.04-0.4
15
0.5-1.5
0.35-1.5
0.2-1.0
0.35-1.5
0.30-1.5
0.15-1.5
20
1-3
0.6-3
0.42-2.1
0.75-3
0.5-3
0.3-3
25
2-6
1.2-6
0.84-4.2
1.5-6
1-6
0.6-6
40
5-15
3-15
2.1-10.5
3-15
2.5-15
1.5-15
50
8-24
4.8-24
3.36-16.8
4.8-24
4-24
2.4-24
80
20-60
12-60
8.4-42
12-60
10-60
6-60
100
34-100
20-100
14-90
20-100
16-100
10-100
150
60-200
40-200
20-170
40-200
30-200
20-180
200
120-360
80-360
60-320
80-360
50-360
36-360
250
180-600
120-600
50-540
100-600
80-600
50-500
300
300-1000
200-1000
80-800
200-1000
120-1000
80-800
0.1級流量范圍，根據具體使用條件請向得恒大儀表有限公司咨詢

六、型號代碼
1 2 3 4 5 6 7 7 8 9 10 11
基本
型號
公稱
通徑
準確
度
壓力
級別
溫度級別
顯示
形式
輸出信號
批控
形式
材料
組別
接口
形式
外供
電源
 內容
含義
HD-LC










橢圓齒輪流量計系列

1/8”









1/8"~20"選擇一種或以mm

0.1








準確度0.1級(或0.2,0.5)


S1







公稱壓力0.6M.Pa

S2







公稱壓力1.0M.Pa
S3







公稱壓力2.5M.Pa
S4







公稱壓力4.0M.Pa
S5







公稱壓力6.3M.Pa
S6







公稱壓力6.3M.Pa
S7







公稱壓力10M.Pa
S8







公稱壓力15M.Pa

M1






測量介質溫度:-40~+60℃

M2






測量介質溫度:-10~+80℃
M3






測量介質溫度:-10~+200℃
M4






測量介質溫度:-10~+300℃

N





現場無顯示

T





現場顯示累積流量
I





現場顯示瞬時流量
L





現場顯示單次流量(回零計數)
Y





現場大字碼回零計數器
P





脈沖輸出

4




4-20mA輸出
H




4-20ma+HART協議
V




1-5V輸出
3




232通訊協議
8




485通訊協議
M




MODBUS協議

C1



機械批控器

C2



電子批控器


F1


F1-F53見零部件材料組合表

J1

NPT 美國推拔管螺紋
J2

SPT英國標準管螺紋
J3

中國標準法蘭
J4

NIST美國標準法蘭

V
按5V,12V,24V,36V等填寫

橢圓齒輪流量計的原理、特點、使用

工作原理
　　橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼（計量室）所構成，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過橢圓齒輪流星計的體積流量Q為：
　　Q＝4nυ0
　　式中：
　　n——橢圓齒輪的旋轉頻率（轉／秒）；
　　υ0——半月形部分的容積（貝。）．
　　這樣，在橢圓齒輪流量計的半月形容積υ0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。橢圓齒輪流量計流量信號（即橢圓齒輪的旋轉速度n）的顯示，有就地顯示和遠傳顯示兩種。就地顯示將齒輪的轉動通過一系列的減速及調整轉速比機構之后，直接與儀表面板上的指示針相連，并經過機械式計數器進行總量的顯示。遠傳顯示主要是通過減速后的齒輪帶動永久磁鐵旋轉，使得彈簧繼電器的觸點以與永久磁鐵相同的旋轉頻率同步地閉合或斷開，從而發出一個個電脈沖遠傳給另一顯示儀表．
特點
　　流量測量與流體的流動狀態無關，這是因?yàn)闄E圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。橢圓齒輪流量計, 計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體（固體顆粒會將齒輪卡死，以致無法測量流量）。如果被測液體介質中夾雜有氣體時，也會引起測量誤差
安裝
　　橢圓齒輪流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。
使用
　　按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量?jī)x表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對最小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
　　其次，使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許最好定期進行標定
