帶有一路串行通訊輸出，多種通訊接口可選擇。通訊輸出與主機隔離。 全智能、數字化、可編程； 環境溫度、零點、滿幅自動補償； 極高的穩定性，確保準確度多年不變； 電源、輸入、輸出、雙回路間高隔離度； 符合國際電工委員會IEC61000相關抗電磁干擾標準。
主要技術參數 系統傳輸準確度：±0.5%×F.S（可訂制±0.2%） 輸入阻抗：電流—100Ω；電壓—500KΩ 電流輸出允許外接的負載阻抗：4～20mA≤350Ω；0～10mA≤700Ω 電壓輸出時的內部阻抗：250Ω 輸入、輸出、電源、通訊之間絕緣阻抗：不小于100MΩ 輸入/輸出/電源/通訊/雙回路之間絕緣強度：直流DC2000V/分鐘，交流AC1500V/分鐘 輸入信號故障時的輸出狀態設置：輸出狀態有跟隨方式、報警方式、保持方式三種狀態可設置。 通訊接口：RS485 通訊協議：標準MODBUS協議 通訊距離：RS485—節點數（不加中繼時），距離≤1000米（波特率9600bps時） 編程及校準：現場手持式中文編程器—可對本儀表進行功能編程及計量校準，大屏幕全中文菜單，功能齊全，操作方便；簡易型編程器—單行液晶菜單操作，可在現場對儀表進行功能設置，使用及攜帶靈活，由于本產品采用數字化結構，并采取了環境溫度自補償、零點自動校準等先進技術，因此可長年保證準確度在規定范圍內，無需頻繁校準。 面板指示：PWR-電源指示燈(綠色)；ALM-輸入信號報警指示燈(紅色)；輸入信號故障時閃爍；輸入信號超量程時長亮。 工作環境：安裝位置不得有強烈振動，以及來自信號端、電源端及空間不得超過IEC61000-4-4-1995中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。 溫度漂移：＜0.005％F.S/℃ 工作環境溫度：-10—+55℃ 供電電源：直流，DC24V±10%；交流，AC95～265V 輸入功率：0.9～1.8W（與型號有關） 數學模型 加減運算：S0=AS1±BS2 注1：S0—輸出信號； 乘法運算：S0=AS1×BS2 S1、S2—輸入信號； 除法運算：S0=AS1÷BS2 CUT—小信號切除點（0～100%）； 乘法運算：S0=AS1×BS2 A、B—系數 計算精度：±0.5%FS±1字或±0.2%FS±1字 運算周期：0.4秒 外形尺寸/安裝方法 外形尺寸：寬×高×深：22.5×100×115mm 安裝方法：35mm導軌式安裝，裝時請注意垂直安裝，以利于儀表內部熱量散發 HD系列智能數學運算器型譜表|
型 號
|
說 明
|
||||||||
|
HD-WP-202Q
|
-□
|
-□
|
□
|
-□
|
□
|
-□
|
-□
|
-□
|
雙路數學運算器
|
|
運算功能
|
□
|
|
|
|
|
|
|
|
A：加法運算 B：減法運算
C：乘法運算 D：除法運算 |
|
第一路輸出類型
|
□ |
|
|
|
|
|
|
見輸出類型表
|
|
|
第二路輸出類型
|
□ |
|
|
|
|
|
見輸出類型表
|
||
|
第一路輸入類型
|
□ |
|
|
|
|
見輸入類型表
|
|||
|
第二路輸入類型
|
□ |
|
|
|
見輸入類型表
|
||||
|
變送溫度范圍
|
□
|
|
|
設置變送輸出溫度范圍
|
|||||
|
供電方式
|
T
W |
|
AC90～265V(開關電源)
DC24V（開關電源） |
||||||
|
測量精度
|
|
B |
0.5%FS±1字(可省略)
0.2%FS±1字(請注明) |
||||||
輸出類型表|
輸出代碼
|
功能
|
輸出代碼
|
功能
|
|
1
|
輸出為1～5V輸出
|
6
|
RS-485通訊
|
|
2
|
輸出為4～20mA
|
7
|
特殊規格
|
|
3
|
繼電器報警輸出
|
0
|
無輸出
|

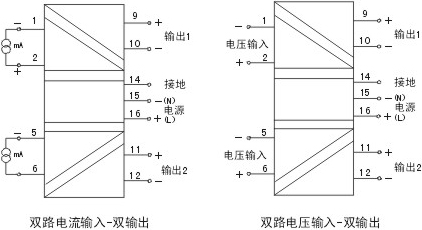

選型舉例 接線圖
